Türklingel (Gong) an die Innenstation anschließen

Soll beim Klingeln an der Außenstation (VTO) zusätzlich ein herkömmlicher Gong läuten – etwa im Keller oder in der Werkstatt –, schließen Sie ihn an den Alarmanschluss der Innenstation (VTH) an. Das funktioniert bei IP- und Hybrid-Sprechanlagen gleich, weil die Innenstation in beiden Fällen eine IP-Station mit Alarmanschluss ist.

Die Anschlüsse der Innenstation

Rückseite der Innenstation: (1) Alarmanschluss, (2) RS-485 und Stromausgang, (3) Stromeingang bzw. 2-Draht-Anschluss je nach Modell, (4) Netzwerk

Die Klingel kommt an den Alarmanschluss (1), einen 12-poligen Stecker. Verwendet werden nur die beiden Kontakte NO und COM – das ist ein Relaisausgang, der beim Klingeln schließt.

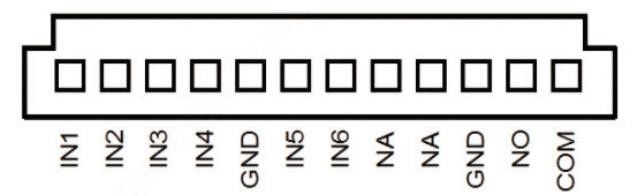

Belegung des Alarmanschlusses: IN1–IN6, GND, NO und COM

Vorbereitung

Innenstation und Außenstation mit Strom versorgen (z. B. per PoE) und wie gewohnt einrichten.
Das 12-polige Anschlusskabel in den Alarmanschluss der Innenstation stecken.
Dann die Klingel nach Methode 1 oder 2 anschließen.

Methode 1: Klingel mit eigenem 12-V-Netzteil

Für einen Gong, der Strom braucht, schaltet das Relais der Innenstation die Versorgung durch:

COM mit dem Minuspol (−) des 12-V-Netzteils verbinden.
NO mit einem Anschluss der Klingel verbinden.
Den zweiten Anschluss der Klingel mit dem Pluspol (+) des Netzteils verbinden.

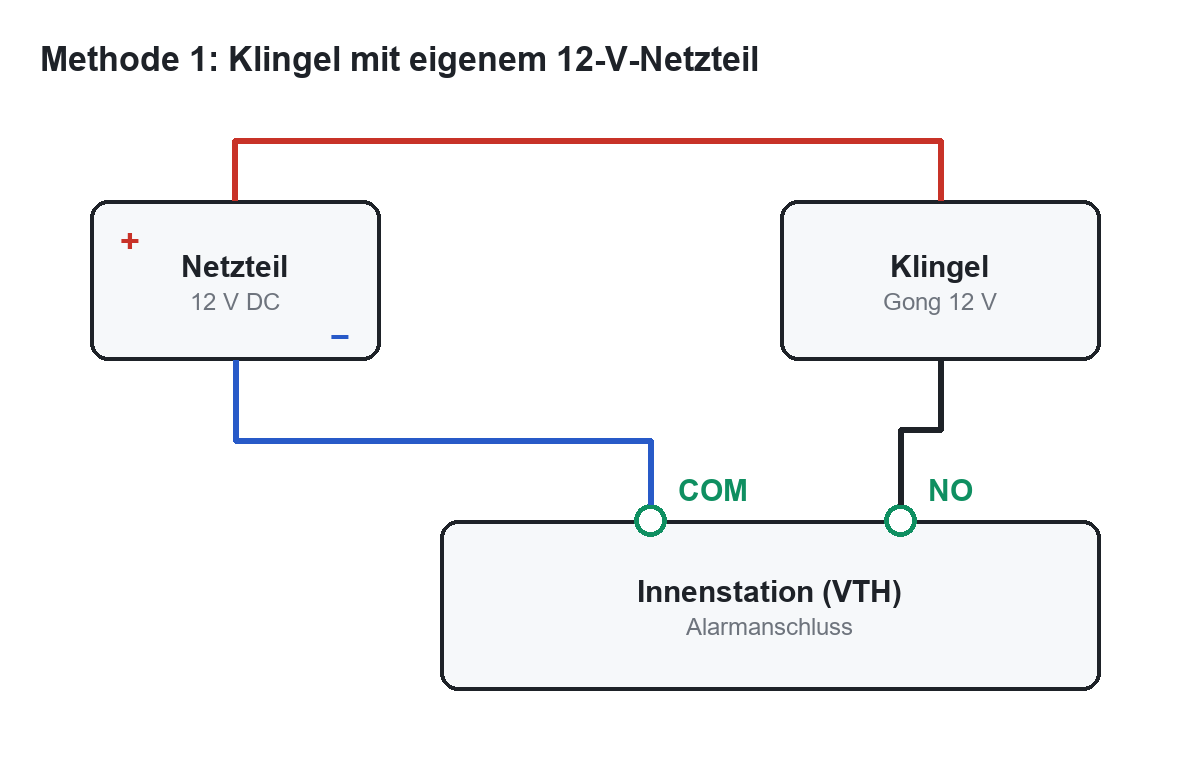

Schaltbild Methode 1: Netzteil-Minus an COM, Klingel zwischen Netzteil-Plus und NO

Methode 2: Batterie-Klingel direkt anschließen

Hat die Klingel eine eigene Batterie und einen Anschluss für einen Klingeltaster, ersetzt das Relais einfach den Taster: einen Anschluss der Klingel an NO, den anderen an COM. Ein Netzteil ist nicht nötig.

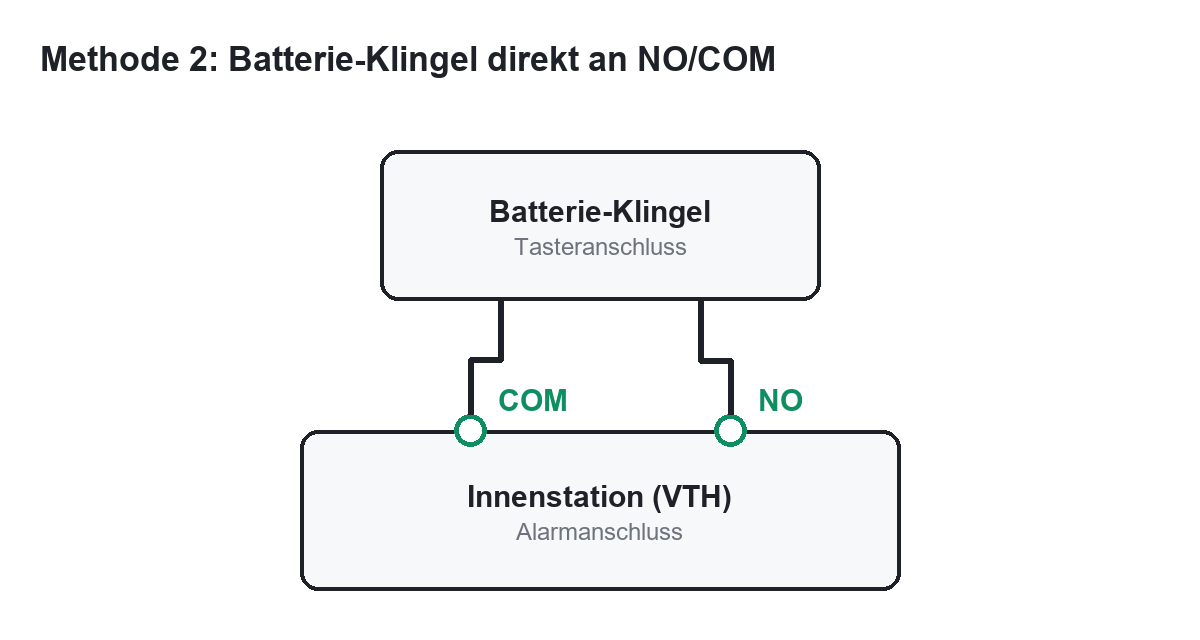

Schaltbild Methode 2: Batterie-Klingel zwischen NO und COM

Hinweis: Bei dieser Methode kann die Klingel vereinzelt auch ohne Anruf auslösen (Fehlauslösung).

Innenstation einstellen

An der Innenstation Einstellungen öffnen und Alarm wählen.
Call Linkage (Anrufverknüpfung) einschalten.
Local Linkage (lokale Verknüpfung) ausschalten.

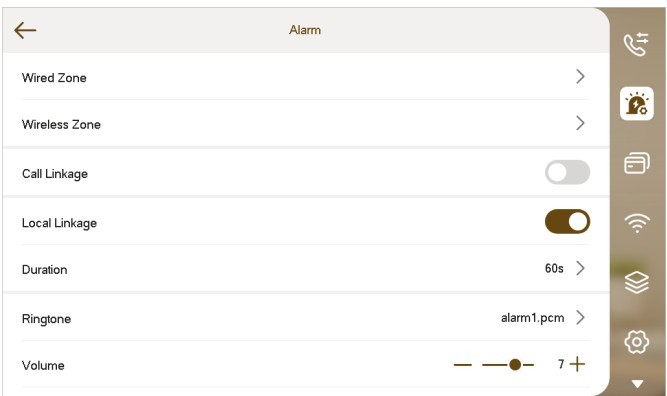

Alarm-Einstellungen der Innenstation: hier „Call Linkage“ einschalten und „Local Linkage“ ausschalten

Testen

Drücken Sie die Ruftaste an der Außenstation. Der Anruf erscheint an der Innenstation, und gleichzeitig läutet die angeschlossene Klingel.

Klingelt der Gong nicht, prüfen Sie zuerst die Einstellung „Call Linkage“ und die Kontakte NO/COM. Hilft das nicht, schreiben Sie uns mit der Modellnummer der Innen- und Außenstation.
